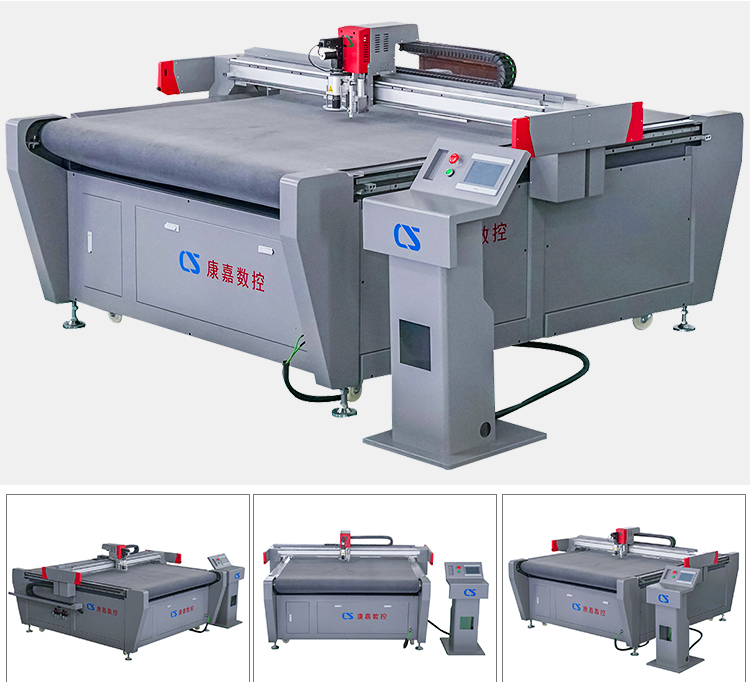

1) Descrição geral do corpo do equipamento
O subconjunto do equipamento e os principais componentes principais são divididos nas seguintes partes: host da máquina de corte automático, software de composição tipográfica automática, sistema de controle eletrônico, bomba de vácuo, trilho guia linear, cabeça de corte vibratória, acionador, motor, cremalheira, cremalheira de descarga, etc.
2) Peça da estrutura mecânica

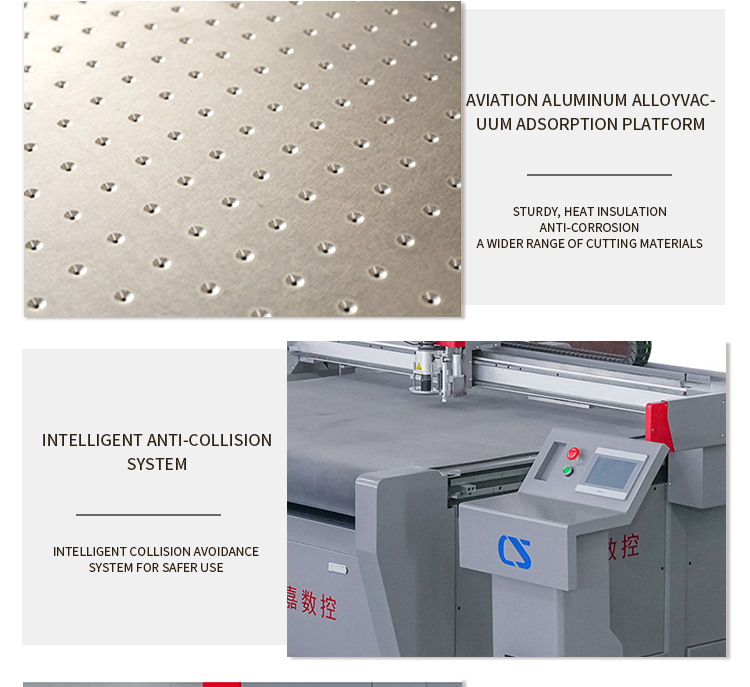

2.1.A mesa de corte é uma plataforma de perfuração de pregos com soquete de placa aluminizada com cavidade a vácuo de alumínio totalmente fundido + feltro de fibra de alta densidade;
2,2.O suporte principal é uma estrutura de aço soldada: especificações 2.000 mm X 1.800 mm X 820 mm;
3) Peça de acionamento elétrico
3.1.Todos os eixos X e Y adotam transmissão por cremalheira para atender aos requisitos de corte de longo prazo;
3.2.Use servo motores sem escova de renome internacional e acionamentos de motor unidirecionais na direção X para garantir a estabilidade do equipamento e a precisão do corte;
3.3.Possui excelente capacidade de operação contínua e pode operar continuamente 24 horas por dia, 7 dias por semana, sem desligar para resfriamento;
3.4.A velocidade de corte é controlada automaticamente (0-1,3 metros/segundo) e a velocidade real de corte pode atingir 0,6-1,3 metros/segundo.A aceleração máxima de corte não é inferior a 11m/s2, e a cabeça não balança ao funcionar em alta velocidade;
3.5.Use uma bomba de vácuo de alta eficiência com forte potência para evitar escorregões durante o corte.A bomba de vácuo está embutida na máquina de corte para reduzir a ocupação de espaço;
4) Peça de corte hospedeira
4.1.O equipamento de corte adota corte de camada única e método de alimentação de faca vibratória de alta frequência;
4.2.O sistema de controle de corte automático por computador adota um sistema de controle digital distribuído baseado em rede em vez de um sistema analógico;

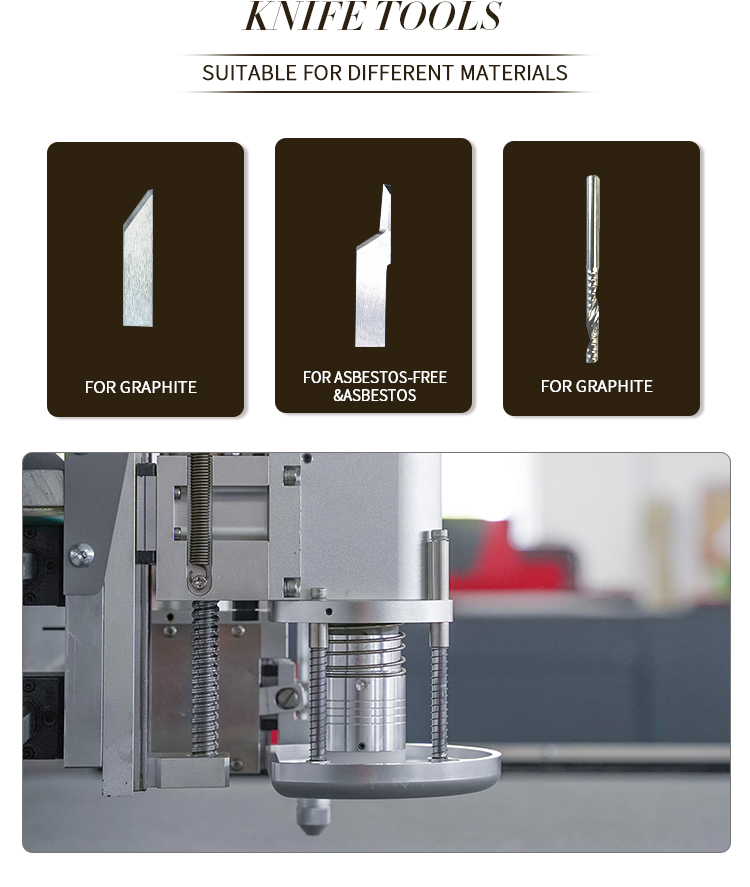

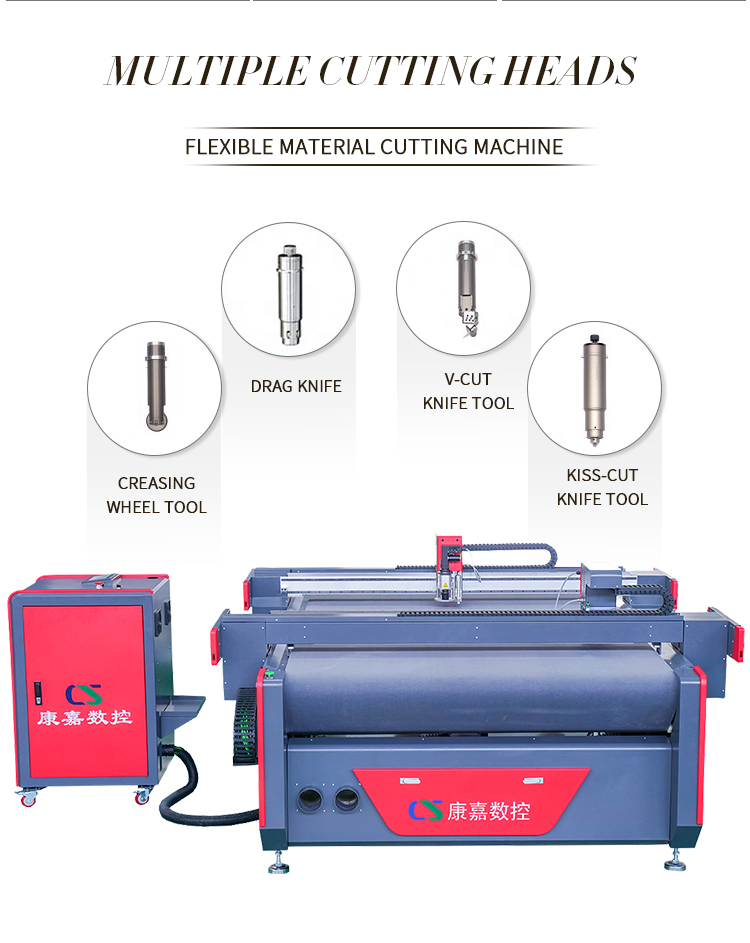

4.3.O equipamento está equipado com corte com faca vibratória.Diferentes cabeças de corte (faca circular, puncionadeira, faca pneumática, puncionadeira, etc.) podem ser equipadas com diferentes lâminas de corte de acordo com diferentes materiais para cortar vários materiais flexíveis.Também equipado com caneta marcadora;
4.4.A área da base de corte do equipamento pode se adaptar a cortes de diferentes larguras e é fácil de substituir e ajustar;
4.5.Caminho de corte inteligente, a faixa de corte cobre a largura de 0-1,6 m e o tamanho de corte é estável e confiável;
4.6.Ao utilizar uma grande área de corte para corte, o enrolamento manual em uma extremidade deve ser capaz de garantir a segurança do operador;
4.7.A máquina pode ser pausada a qualquer momento durante o corte automático.Após a pausa, o cabeçote da máquina e o cabeçote de corte podem se mover arbitrariamente.Após retomar o corte automático, a cabeça de corte retornará automaticamente ao ponto de pausa para continuar o corte sem a necessidade de posicionamento secundário manual;
5) Parte de controle elétrico

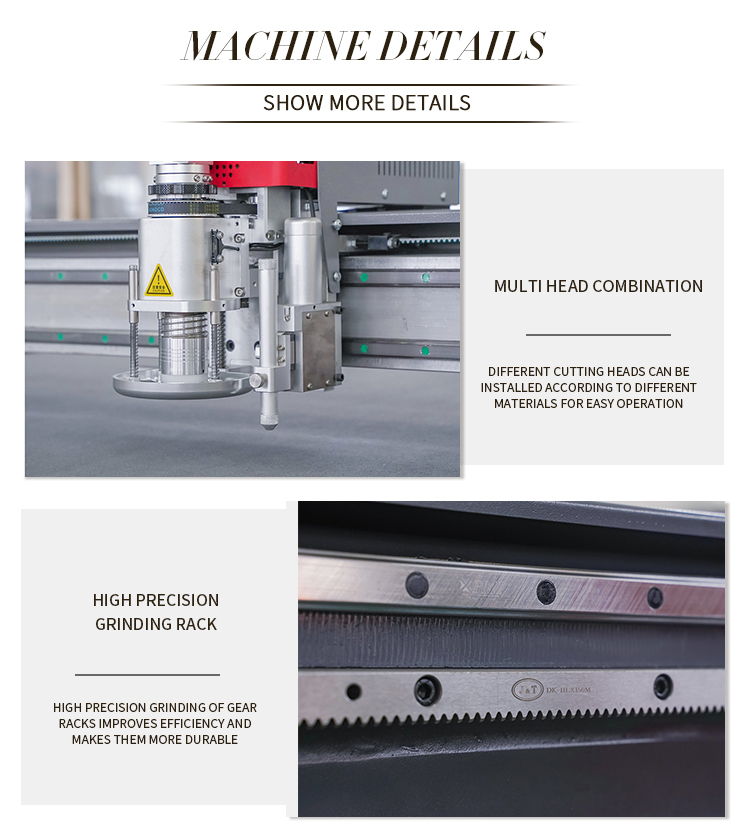

5.1.Adote servo motor sem escova de renome internacional e cremalheira de motor único de direção X e acionamento de pinhão para garantir a estabilidade do equipamento e precisão de corte;
5.2.Os componentes configurados no sistema de controle elétrico do equipamento adotam marcas de renome internacional, como Panasonic, ALPHA, CHNT, DELIXI, Inovance, Omron e outras marcas;
6) Parte de operação do software
6.1.Software de controle de sistema de corte automático de computador, produção de modelos padrão e software de composição tipográfica podem reconhecer formatos de arquivo AutoCAD, como formatos DXF e PLT;a composição tipográfica totalmente automática melhora a utilização máxima e economiza materiais;software de controle de corte e composição tipográfica podem ser usados indefinidamente e a operação é conveniente e simples;
6.2.O sistema de controle de corte automático por computador adota um sistema de controle digital distribuído baseado em rede em vez de um sistema analógico;
7) Peça do dispositivo de alimentação automática (opcional)
7.1.Este equipamento possui 1 conjunto de dispositivos de descarga (ver desenhos técnicos para dimensões específicas), e também possui função de correção rígida;
7.2.A ferramenta de carregamento pode colocar materiais em rolo com largura de 1,6m, podendo ser ajustada de acordo com a largura;
7.3.A capacidade de carga de um único dispositivo de carga é de 80kg;
